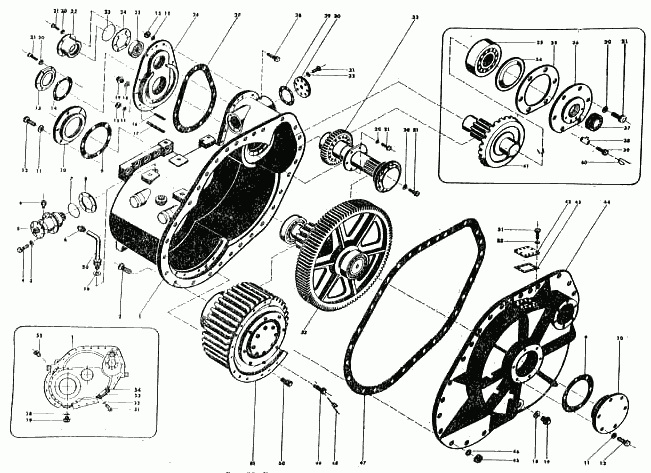

Редуктор ходового механизма левый

3519.05.11.000 для ЭКГ-10

Номер	Наименование	№ чертежа	Кол-во
	Редуктор ходового механизма левый	3572.05.10.000
1	Корпус редуктора левый	3519.05.11.001	1
2	Корпус редуктора правый	3519.05.10.039	1
3	Болт 2аМ24-6gх110.56	1.1058.491	28
4	Шайба 12.02.Бст3пс	1.1600.144	6
5	Болт М12-6gх50.48	206010531	6
6	Шестерня ведущая	115.00009	1
7	Масленка МВ-3/8	116.00006	2
8	Кольцо(шнур резиновый)	3519.05.10.037	1
9	Прокладка (жесть)	3519.05.10.004	16
10	Прокладка (картон)	3519.05.10.021	4
11	Крышка	3519.05.10.019	2
12	Шайба 20 65Г	210020131	27
13	Болт М20-6gх60.48	206010911	12
14	Крышка	3519.05.10.017	1
15	Прокладка (картон)	3519.05.10.018	1
16	Гайка М20-6Н.5	207020121	11
17	Штифт 12х70	1.1902.462	2
18	Шпилька М20-8gх55.66	1.1216.243	2
19	Прокладка 33	1.2773.015	5
20	Пробка G 1	1.3125.015	4
21	Шайба 16 65Г	210020111	30
22	Болт М16-6gх50.48	206010701	30
23	Втулка	3519.05.10.071	1
24	Кольцо(шнур резиновый)	3519.05.10.038	1
25	Прокладка (жесть)	3519.05.10.015	8
26	Роликоподшипник	107.00145	2
27	Крышка правая	3519.05.10.014	1
28	Прокладка (картон)	3519.05.10.013	1
29	Болт М20-6gх90.48	206010961	9
30	Прокладка (картон)	3519.05.10.003	1
31	Крышка	3519.05.10.200	1
32	Болт М10-6gх25.48	206010271	32
33	Шайба 10 65Г	210020081	32
34	Вал III	3519.05.10.400	1
35	Крышка упорная	3519.05.10.028	1
36	Прокладка (картон)	3519.05.10.012	1
37	Крышка	3519.05.10.011	1
38	Винт регулировочный	3519.05.10.027	1
39	Планка стопорная	3519.05.10.029	1
40	Болт 3М10-6gх20.48	1.1000.228	2
41	Проволока 3,0-О-С	194010201
42	Шестерня ведущая цилиндрическая в сборе	115.0001	1
43	Крышка	3519.05.10.006	2
44	Прокладка (картон)	3519.05.10.007	2
45	Крышка левая	3519.05.11.002	1
46	Крышка правая	3519.05.10.008	1
47	Гайка М24-6Н.5	207020141	28
48	Шайба 24 65Г	210020151	28
49	Прокладка (картон)	3519.05.10.009	1
50	Проволока 4,0-О-С	194010241	2м
51	Болт 3М24-6gх60.48	1.10007239	7
52	Штифт 12х70	3519.05.10.031	4
53	Вал V	3519.05.10.600	1
54	Вал IV	3519.05.10.500	1
55	Крышка	3519.05.10.032	1
56	Прокладка (картон)	3519.05.10.033	1
57	Отдушина	3519.05.10.005	1
58	Штуцер	3519.05.10.300	1
