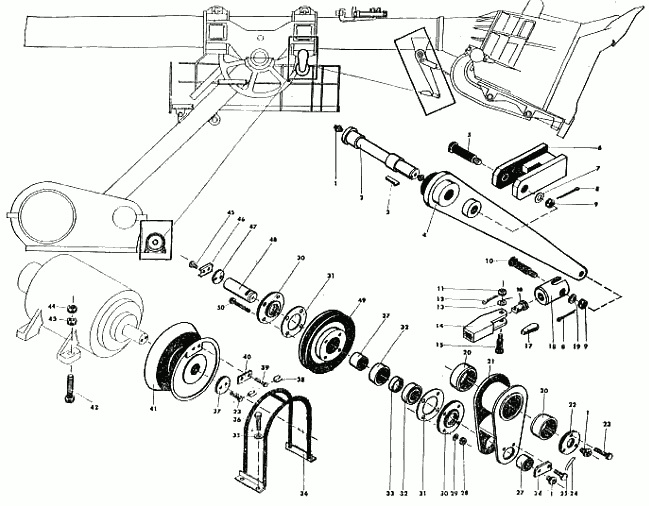

Механизм открывания днища ковша

3536.04.00.000 для ЭКГ-10

Номер	Наименование	№ чертежа	Кол-во
1	Масленка МВ-3/8	358830017	4
2	Ось	3532.04.00.004	1
3	Шпонка 20х12х90	1.1815.248	1
4	Рычаг	3532.04.00.100	1
5	Ось	3532.04.00.011	1
6	Тяга	3532.04.00.200	1
7	Шайба 30.04	1.1600.182	1
8	Шплинт 5х45	211011001	2
9	Гайка М24-6Н.5	1.1531.056	2
10	Ось	3532.04.00.009	1
11	Гайка М12-6Н.5	1.1531.053	1
12	Шплинт 3,2х32	211010741	1
13	Шайба 12.02.Бст3пс	1.1600.066	1
14	Втулка клиновая	3532.04.00.300	1
15	Ось	3532.04.00.006	1
16	Палец	3532.04.00.007	1
17	Клин	3532.04.00.005	1
18	Втулка	3532.04.00.008	1
19	Шайба 24.04	1.1600.181	1
20	Втулка (бронза)	3536.04.00.101	2
21	Кронштейн	3536.04.00.120	1
22	Шайба	3519.04.00.001	1
23	Болт 3М16-6gх30.48	1.1000.485	4
24	Проволока 1,0-О-С	194010131
25	Болт М12-8gх20.46	1.1064.104	2
26	Оседержатель 80х30	1.1638.011	1
27	Втулка распорная	3532.04.00.503	2
28	Гайка М10-6Н.5	207020071	4
29	Шайба 10 65Г	210020081	4
30	Крышка	3532.28.01.403	2
31	Прокладка (картон)	3532.28.01.203	2
32	Подшипник 210	107.00055	2
33	Кольцо дистанционное	3532.28.01.402	1
34	Ограждение	3532.04.00.400	1
35	Шайба 12 65Г	210020091	4
36	Болт М12-6gх25.48	206010481	4
37	Шайба	3536.04.00.001	1
38	Проволока 3,0-О-С	194010201	3м
39	Болт 3М10-6gх40.48	1.1000.459	2
40	Планка	3541.00.04.002	1
41	Барабан	3541.00.04.100	1
42	Болт М20-6gх90.48	206010961	4
43	Гайка М20-6Н.5	207020121	4
44	Гайка М20-6Н.04	1.1519.040	4
45	Болт М10-6gх20.48	206010261	2
46	Планка предохранительная 25х55	1.1656.012	1
47	Шайба 60/25	1.1600.336	1
48	Ось	3532.04.00.502	1
49	Блок	3532.04.00.501	1
50	Болт М10-6gх100.48	206010401	4
